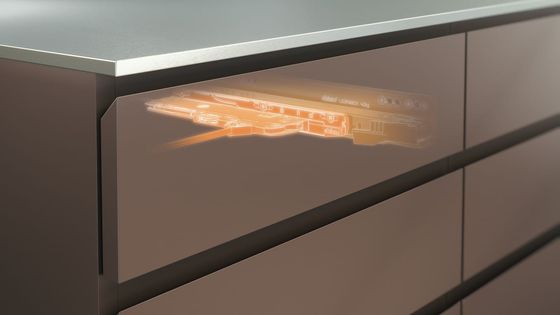

TIP-ON BLUMOTION for LEGRABOX 阻尼碰碰开用于乐薄™金属抽屉系列
颇具考究的产品细节
基于机械开启支持，需采用特殊的LEGRABOX 乐薄™金属抽屉导轨。TIP-ON BLUMOTION 阻尼碰碰开组件可安装在各种标称长度、各种承重级别的抽屉上。所有的配件都是通用的。

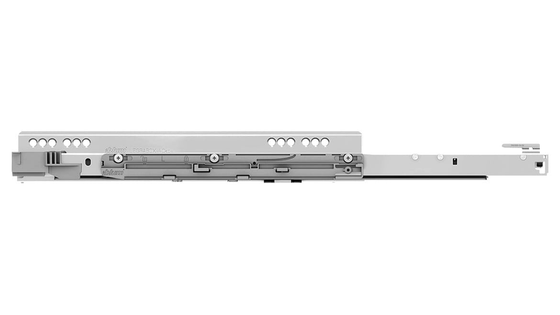

柜体导轨
| 承重级别 | 标称长度 |
|---|---|
|
40
|
270 - 600
|
|
70
|
450 - 650
|

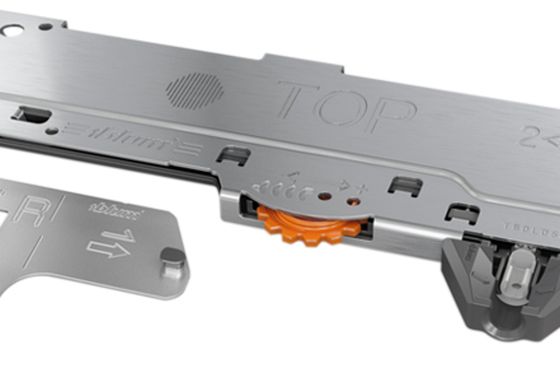

组件套装和卡头
| 标称长度 | 重量范围 | 组件 | 颜色识别 |
|---|---|---|---|
|
270 -300 mm
|
≤ 10 kg
> 10-20 kg |
S0
S1 |
白色
浅灰色 |
|
350 -650 mm
|
≤ 20 kg
15-40 kg 35-70 kg |
L1
L3 L5 |
浅灰色
土灰 黑色 |
TIP-ON BLUMOTION 阻尼碰碰开 选择辅助
为了完美的开合作用，推荐使用TIP-ON BLUMOTION 阻尼碰碰开组件。请使用我们的产品配置工具来选择正确的五金件。
此外，该宣传册为组件的选择提供了实用的信息：
DL Link FO-081
同步装置
推荐在组件上使用同步装置来获得最佳性能并扩大触发面积。这得益于同步杆支架。

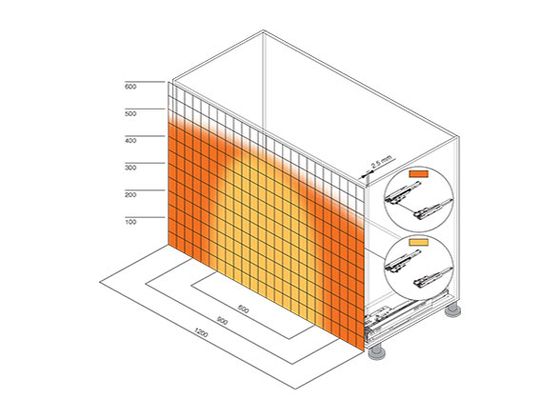

带有同步装置及不带有同步装置的触发范围。

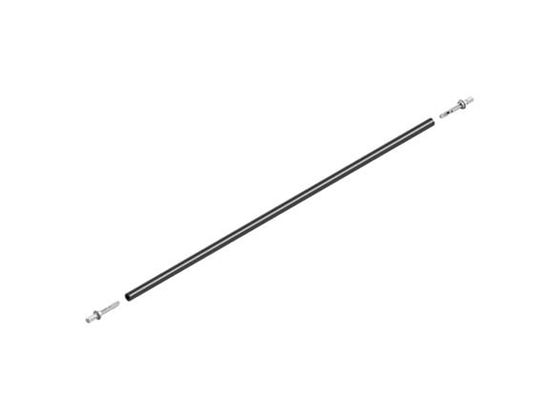

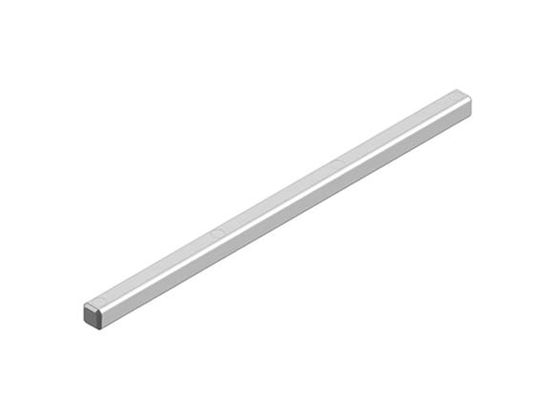

带有同步调节器的同步杆，适用于净宽≥ 294 mm的柜体
单个同步装置可裁切，适用于净宽在245 – 293 mm的柜体
应用实例
